珠江水系某过河供水管道精准测绘及测漏

　　受有关单位委托，对珠江水系某段供水管道进行测绘及检测，在面临“过河管、管龄长、埋深大”等难点的情况下，使用自主研发的带压管道内窥检测设备（Snake-70S），精准采集管道路由数据，定位管道漏点，为下一步管道修复提供了准确依据，切实解决了业主的痛点问题。

　　本次检测的管道为珠江水系的一段过河管道，该管道在分区计量数据中显示异常，高度怀疑存在渗漏问题。由于该管道建设时间较为久远，管龄约40年，为DN800钢管，管道埋深较大（最深处达12m）、水流干扰较强，常规技术手段均无法测得准确漏点。

　　近期，地方政府准备对临近过河管的大桥进行改造施工，需要过河管道的路由信息，但随着多年来河床的变化和发展，管道原始位置资料已不准确，且无有效办法进行重新测绘。如何对该老旧过河管进行全面“体检”，并取得准确路由信息，成了摆在业主面前的难题。

　　博铭维接到需求后，派出专业工程师团队进行了详细的现场踏勘，经过技术评估，制定了供水管道内窥检测并同步测绘的技术方案，经业主认可后迅速进场工作。

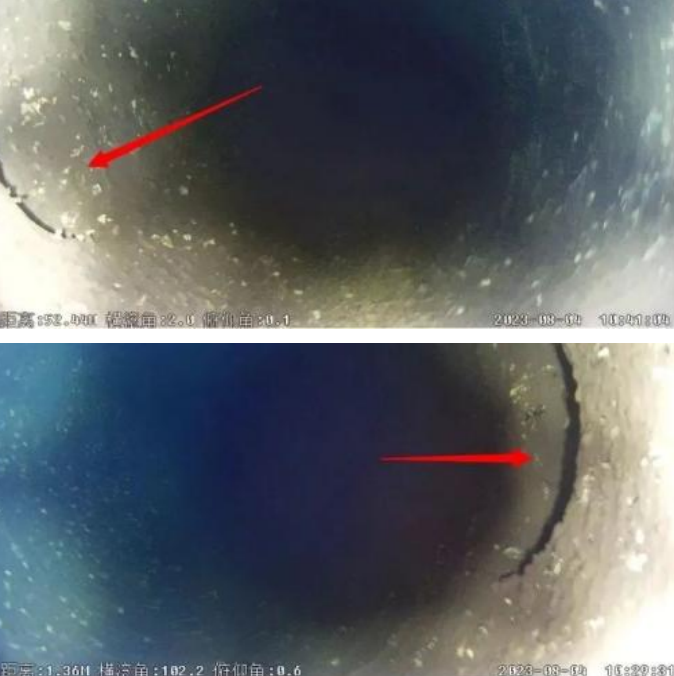

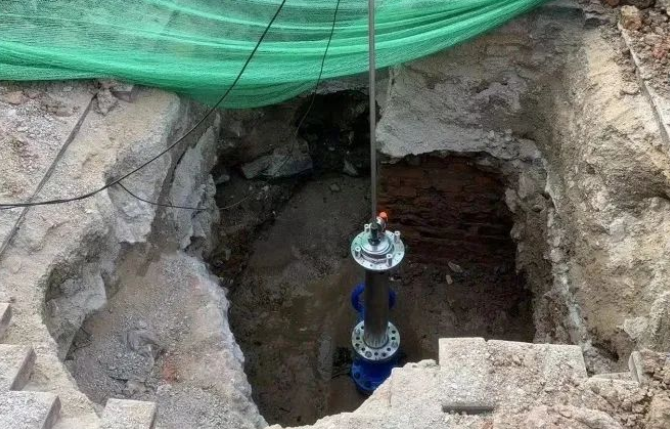

　　博铭维采用最新自主研发的带压管道内窥检测设备（Snake-70S），通过带压插入装置将探视器投入管道，对管道内渗漏点进行视频内窥检测、漏点噪声收集、位置定位，精准检测到渗漏位置，同时创造性地使用设备多节联动组合，特制探杆搭载信号接收器伸入河床贴近管道收集探视器发出的定位信号，确定管道位置，并在探杆顶部装配RTK测量仪进行打点定位，由此精准获得过河管道路由信息，对供水GIS系统中疑难管段的GIS信息进行了补充。

　　目前博铭维技术团队已完成对该过河管的内窥检测，精准采集了管道路由数据，并准确检测到管道漏点，同时对管道内部状态提供了可靠的视频检测资料，为下一步管道维护修复工作提供客观可靠依据，切实解决了业主单位的痛点问题。
